RA485A工业级光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、RS-485端通过十位接线柱为输出端。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。

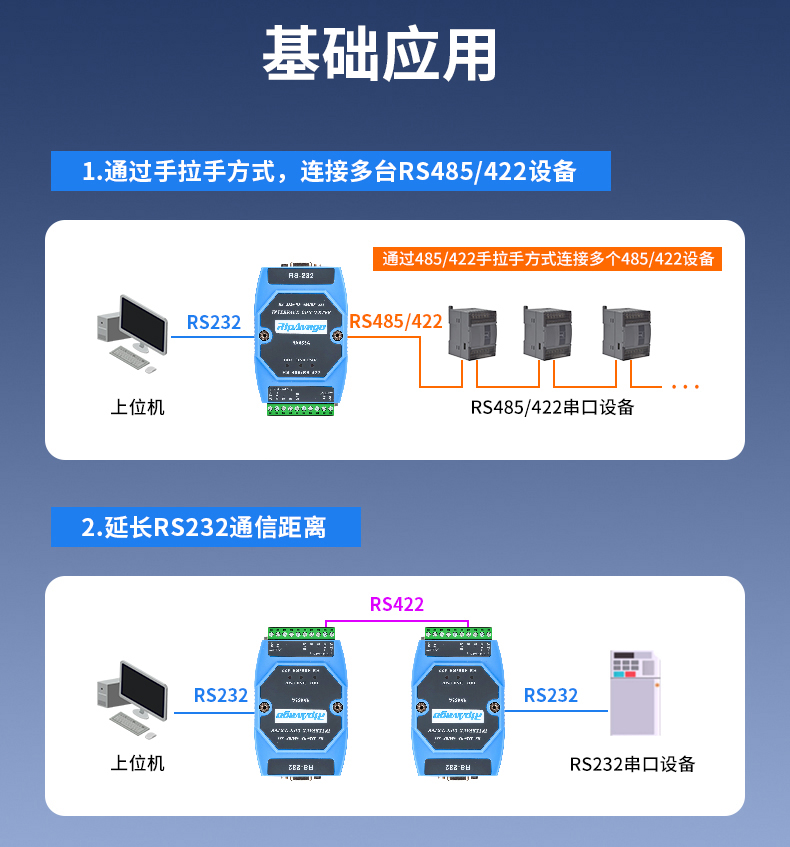

RA485A工业级光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。

技术规格

● 接口特性：接口兼容EIA/TIA的RS-232C、RS-485/RS-422标准
● 电气接口：RS-232接口输入DB9母头的连接器，RS-422 /RS-485接口十位接线柱为输出端
● 保护等级：RS-232接口±15KV ESD保护，RS-422、 RS-485接口每线600W的雷击浪涌保护。
● 隔离度：隔离电压2500Vrms 500DC连续
● 工作方式：异步半双工或异步全双工
● 信号指示：三个信号指示灯电源（PWR）、发送（TXD）、接收（RXD）
● 传输介质：双绞线或屏蔽线
● 传输速率：115.2Kbps 到300m 38.4Kbps 到 2.4Km 9600bps 到 5Km
● 外形尺寸：(116mm×72mm×34mm)
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
● 传输距离：0-5000米（115200bps-9600bps）

产品选型

可选型号	转换模式	传输速率	隔离保护	电源
RA485A	RS-232到RS-485/422	300bps～115.2Kbps	隔离防雷	外供DC9~30V电源
